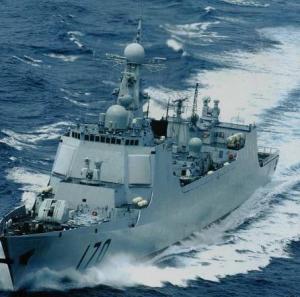

170 兰州号导弹驱逐舰

170 兰州号导弹驱逐舰,052C型导弹驱逐舰首舰,2003年4月29日在江南造船厂下水,2005年9月服役于南海舰队。是中国海军第一代具备相控阵雷达、垂直发射系统的防空型导弹驱逐舰,被誉为“中华神盾”。  2008年12月26日-2009年4月28日,中国海军护航编队169舰、171舰及微山湖号导弹驱逐舰补给舰执行首次亚丁湾护航任务。

排水量:标准5950吨,最大6288吨主尺寸:长155.5米,宽17.24米,吃水6米主 机:柴燃联合动力(CODOG)推进系统,2台乌克兰制造的DA80/DN80燃气轮机,48600马力,2台陕西柴油发动机(MTU 20 V956TB92的中国仿造型)额定8840马力,双轴,变距螺旋浆航 速:最大29节续航力:4500海里/15节编 制:280人武 器:反舰导弹:2座4联YJ-62反舰导弹发射架    舰空导弹:8座6单元HHQ-9防空导弹垂直发射系统    1座H/PJ-87式单管100毫米舰炮    2座H/PJ-12型7管30毫米近防炮系统    4座726-4型3×6多用途发射器    2座3联324毫米鱼雷发射管直升机:1架卡-28反潜直升机



武器性能

  • 中文名称:兰州号驱逐舰
  • 外文名称:Lan Zhou destroyer
  • 所属国家:中国
  • 设计单位:七院701所
  • 生产单位:上海江南造船厂
  • 总设计师:潘镜芙
  • 服役时间:2005年10月18日
  • 装备类型:防空型导弹驱逐舰
  • 前型/级:052B型
  • 次型/级:052D型
  • 研制时间:1990年代末至2003年
  • 动力方式:柴燃联合动力
  • 目录

    发展沿革编辑本段

    兰州号导弹驱逐舰,中国人民解放军海军170舰,是052C型导弹驱逐舰。该舰于2003年中旬下水,为新一代防空型导弹驱逐舰,主要作战使命是负责作战编队的防空、反潜作战以及配合其它舰艇进行反舰攻击,总设计师为潘镜芙。

    在外形上,舰体在167号驱逐舰的基础上发展而来,设计的更加紧凑、简洁。和中国以往的舰艇设计总喜欢参照苏俄的相比,170号驱逐舰在设计上可谓是独具一格,带有十分浓厚的德国MEKO风味;舰体修长而丰满,首部为大角度飞剪舰首,不带任何外飘,水线以上无折角线,上层建筑物采用了一体化的设计,尾部设有小契形尾;和80年代设计的舰艇相比,170号虽然在适航性和稳定性上有所欠缺,但这种新颖的设计方式可以大大提高170号的快速性、抗浪性,且在一定程度上也减少了舰艇在高速航行时的产生的兴波阻力;其机动灵活,快速性好,可以说还是适应未来作战需求的。

    技术特点编辑本段

    动力系统

    170号驱逐舰的烟囱周围可见燃气轮机军舰特有的大型空气过滤窗口,主机是1995年开始在乌克兰生产的DA/DN80,这是除美国WR-21外目前世界最先进的同类主机。

    防空导弹

    采用国产海红9(红旗9舰用型)。海红9导弹为无翼式,最小作战高度0。5公里,最大作战高度30公里,最小作战距离6公里,最大作战距离200公里,最大飞行速度大于4。2马赫。飞弹全长6。8米,弹径0。47米,弹重1300公斤,弹头重量超过180公斤。

    反舰导弹

    国产鹰击12反舰导弹。海军鹰击十二是八五计划重点项目之一,目标是研制一种通用的高超音速反舰导弹,代替现役的鹰击八三反舰导弹。十二号弹由601,611和海军研究院,航天三院联合研制。601,611负责气动设计,海军研究院解决制导。工程包括两个子型号第一种弹体长而宽,呈扁平装,装备超音速冲压发动机,两侧进气;巡航速度为2.2马赫,末端速度高达4.0马赫, 射程250-300公里。第二种呈圆柱体,装备超燃冲压喷气,冲压双燃烧发动机,前端进气;巡航速度为4.0马赫,末端速度高达6.0马赫;射程550-640公里。十二号弹的雷达反射截面小于等于0.2平方米,采用惯性制导,卫星导航,战斗部为250公斤常规高爆炸药,能够从飞机,水面舰支或潜艇上发射。

    巡航导弹

    东海十。东海十是一种国产舰对地战术巡航导弹。性能和战斧差不多,射程约两千公里,采用卫星导航,据悉新驱将装备数量不详(~16枚)的东海十。

    近防系统

    170上的近程防御系统为中国最新研制的7管30毫米“火神”速射炮,在舰桥下方以及机库偏右上各设一座。从外形上来看,该炮的设计在一定程度上借鉴了荷兰的“守门员”防御系统。该系统于上世纪90年代初开始研制,为降低成本、简化后勤,和双37系统一样,采用了俄罗斯AK-630上的现成炮管,但数量有所增加,为7管,速度达到了5800发/分,其反应速度快、可靠性好、命中精度高、威力大,具有很强的反导能力。伺服系统采用运算放大器,功率放大采用数字脉宽调制系统,并首次应用闭回电路的射控技术,可修正弹着偏差,推动系统为交流电式。与“守门员”不同的是,该炮没有搜索雷达,缺乏跟踪扫描多目标追踪能力,其1/K波段多普勒追踪雷达可以自动切换来消除镜象反应,而ODF-730光点追踪仪反时间应低于3秒,测量精度0.3米位。而采用一前一后布置的方式也使得两炮能在危急时刻进行协同作战,以提高毁伤概率。

    军舰主炮

    在12管反鱼雷深弹发射器后部,安装有一门法国克勒索.卢瓦尔公司研制的单管100 毫米紧凑型舰炮,主要用于攻击海上目标以及防空,也可反导弹和执行对岸轰击任务。炮壳采用了隐身设计,初速870米/秒,身管长5500毫米,射速10~90发/分,对海上目标,最大射程17500 米,有效射程12000米;对空目标的最大射程为8000米,有效射程6000米;炮重17000千克,具有结构紧凑、重量轻、射速高、反应时间短等优点。在20000米距离上对目标的单发命中概率可达0.7~0.8。该炮很可能是中国引进法国专利后的国产化产品,早在上世纪80年代中期,中国就向法国购买了2套该装置,其中的1套便装在了反潜加强型的“江湖”级护卫舰544号上使用。而根据使用的效果看,中国海军对该炮的性能还是十分满意的,随后便同法国签定了引进生产线的合同,并由法国方面提供技术支持继续对该炮作进一步的改进,以装备新设计的大型水面舰艇上。由于170号未来将主要用于中国南海巡逻,面对实力弱小的东南亚各国海军,以该炮在射击、反映速度快、命中精确度高、威力大的优势还是能很好的完成其作战使命的,毕竟某些时候炮弹的作用还是要大于导弹。

    舰体隐身

    进入21世纪,世界各国海军在舰艇设计方面都开始追求隐身方面的要求。由于有了先前167号的设计经验,故在170号上,中国海军采取的是进一步加以完善的方法,外形上一改167号半封闭的设计方式,首次采取了全封闭式的外形设计,用曲面板代替平面板,侧壁的倾斜角度更大,折角处都采用了圆弧形表面和棱,以避免镜面强反射。而各种暴露在外的武器设备也都力所能及的实行了隐身化的改装;比如主炮采用了隐身化设计,反舰导弹附加了双面挡板,防空导弹使用了垂直发射装置,将整个机构都深埋于舰体内部等。对于水面舰艇来说,红外辐射具有明显的可探测特征。其红外辐射源主要是烟囱、主机舱及其排出的废气和热水、灯光、舰体表面的热辐射等。在170上,针对红外特征较强的烟囱,分别采取了冷水降温,隔热挡板、涂绝热层、防热垫以及把柴油机工作时产生的废气通过内部管道排放至水里的多种方法来抑制红外辐射;在声隐身上,170号的舰体表面采用了消声瓦、消音涂层以及高效率的5叶大桨来防止来自水下的声纳探测。以上种种防护措施的结合,使得170号的隐身能力十分突出,据称满载排水量7000 多吨的170号在雷达显示屏上的信号仅相当于几百吨舰艇的大小。

    反潜装备

    搭载卡-27或者卡-28反潜直升机。卡-27采用了无尾桨的双桨共轴式构型,旋翼系统由两副全铰接的三桨叶共轴反向旋转的旋翼组成,旋翼直径为15.9米,折叠时为4米,机宽4米。卡-27总长为ll.3米(无旋翼)和12.25米(折叠),高5.4米,动力装置是两台涡轮轴发动机,每台功率2257轴马力。该机最大起飞重量为12600千克。最大平飞速度为250千米/小时,实用升限6000米,最大航程800千米,续航时间4.5小时,机内最大有效载重4060千克,最大外挂载重5000千克。卡-27基本反潜型主要装备有机头下的360度搜索雷达、多普勒雷达、敌我识别器;平尾上的两个雷达告警天线、后机身及其尾部的两个电子支援措施的天线罩以及机身腹部的很长的武器舱,内装声纳浮标、磁探仅、鱼雷、深弹等。

    指挥系统

    舰载C3I系统网络包括舰船上指挥中心内部的局域网和指挥中心之间的互连网,普遍使用共享介质、总线形式的网络拓扑结构,总线使用的速率也从低速的1Mbps到中低速的标准10Mbps带宽发展。中国海军新型大中型水面舰艇普遍采用的是仿意式IPN-10的作战系统。该系统用MHIDAS多路高级综合分布结构系统。该总线系统采用模块化结构,分为主线和支线,主线可达50米,两个终端设备之间最远可达400米。总线数据传输率可达10Mbps/秒,用户数量最多可达256个,可满足中大型舰艇对于传输距离,传输速率和终端数目的要求。

    052C还配属了新一代由中国船舶重工集团七院第七0九所研制的ZKJ-5作战情报指挥系统,为中国第三代作战情报系统,和第二代相比,整体性能上有了很大的提高。该系统提速到100M 快速以太网(交换式),在实时性能、网络容量、网络分析建模、可靠性等方面又有了相当的提高。052C据信将采用我国海军首型海上编队战役、战术型自动化指挥系统(H/ZBJ-1)。该新型指挥系统采用功能更强、速度更快的数据总线,更先进的旗舰数据显示中枢,采用以光纤数据总线为基础的以太网局部网络和开放系统互连结构。该系统结合支持战斗群各分队之间的综合通讯、导航和敌我识别,用于交换联合战术数据链,对舰队直辖舰和岸基、空基侦测平台进行有效的指挥管理和协调。今日704所还在设计研究航母舰队指挥系统和南京军区对台军事斗争的某型战区封锁系统。

    电子设备

    170号上的电子设备主要是一套中国自行研制的“板砖”相控阵雷达系统,布置方式类似于美日的阿利.伯克级和金刚级驱逐舰,是继美、俄、荷、日之后第五个掌握该技术的国家。

    该系统由4面雷达发射面成四边形安装在舰桥的四个方向上,雷达搜索距离在450-500公里之内,工作模式为有源式,外形为箱体,通过前后左右四个面固定安装起来,以格栅固定。波段为主动的s波段,阵面于舰体侧切平面结合成的角度为80度左右,总重在1.25~1.3吨左右,荷重比系数为“3”。系统由指控系统、探测于跟踪系统、火控系统、导弹发射系统、作战准备与测试系统组成。自动化程度颇高,在进入作战状态时,操作人员首先用“板砖”雷达对全空域进行搜索,在发现目标之后自动转入跟踪状态,并自主的进行敌我识别,威胁评估,再把结果数据传送给武器控制系统。武器控制系统则依据数据自动编写拦截程序发给HHQ-9A防空导弹。导弹一般是按预先设置好的弹道飞行,武器控制系统通过“板砖”雷达以低数据的指令修正导弹的飞行弹道偏差,当导弹飞行到末端的时候,则自主寻找目标攻击。由于导弹采用的是爆破式毁伤战斗机,故具有很高的命中率。可以相信,中国海军在拥有了该系统之后,其海军编队中的防空能力定会有着跳跃式的提高。虽然170号在导弹数量上不如美日的“宙斯盾”舰,但170低廉的价格(金刚级的1/2)使得该舰整体的效费比大大高于其它同类舰只。

    为了补充相控阵雷达的搜索盲区,中国还为在170上配置了一套517型“八木天线阵”对空/ 对海远程预警雷达,改良自1950年代的苏联旧型雷达,使用一具旧式的八木式架状天线,不过设备已经全面提升。517雷达虽然没有稳定基座,在大风大浪下的精确度会降低,但就一具搜索距离达350km的长程雷达而言影响实在不大;而且此种雷达使用的宽波束对于侦测匿踪飞机似乎较为有效,所以仍被中国海军一直沿用至今。该雷达具有很强的抗干扰能力,能在极其复杂的电子环境下工作,搜索距离为180公里,能探测隐身一类的目标。该雷达普遍装备于中国海军舰艇上,可以说是中国海军的标准装备。在170号的顶桅上,还装备有一个白色的球型雷达天线罩;从外型上来看,该雷达类似于法国紫菀15/30防空导弹的制导雷达,是用于控制紫菀导弹进行协同攻击的,但也不排除是对海搜索雷达的可能。

    该舰另一个惹眼的地方就是“音乐台”反舰雷达制导球形天线面了,该雷达是俄罗斯现代级驱逐舰SS-N-22反舰导弹的标准制式设备,工作在D/E/F波段,主要装备于俄海军现代级、无畏级等大中型作战舰艇,主要用于反舰导弹的中途雷达制导,还具有对空对海搜索能力,天线外罩为一个直径3.2米、高4.5米的长套筒形,顶部呈圆形。罩内装有一圆抛物面反射体该雷达,控制距离在120公里以内。但170号并未装备俄罗斯的SS-N-22导弹,所以该装置也被认为可以制导C-803导弹,一来可以说明该系统的通用性十分好,二来也可在一定程度上减少舰载直升机的劳动强度,更有利于战斗力的发挥。

    另外,170号还有1部347G型火控雷达,I波段(用于反舰导弹和100毫米炮)、2部EFR- 1“谷灯”(Rice Lamp)雷达、1部RM-1290型导航雷达,J波段以及一套GDG-775型光电指挥仪。


    服役事件编辑本段

    2003年4月29日,170舰在气笛声中滑入长江,该舰后被命名为“兰州”号,在2004年7月4号正式加盟南海舰队。较晚开工的171舰亦于2004年底完工,展开试航作业。一般来讲,舰船下水时的强大冲击力会对舰体造成很大的考验,传统战斗舰艇的所有上部构造必须在下水后才能安装,一些比较脆弱、容易震坏的装备或结构不得不在下水后才能安装,往往导致工期延长。只有造舰技术优越的造船厂才有办法降低下水时造成的破坏,其船舰下水前已经安装的装备往往更完善。

    2015年10月27日,美国拉森号军舰未经中国政府允许,非法进入中国南沙群岛有关岛礁邻近海域。中国海军“兰州”号导弹驱逐舰和“台州”号巡逻舰依法予以警告。

    总体评价编辑本段

    外媒观点

    170号兰州舰的出现,表明中国舰船科技在成熟技术的基础上有更大的跨越,它标志着中国“兰州号”170导弹驱逐舰海军具有远洋作战能力,防空能力持续增强。

    第7、8月号《汉和防务评论》通过图片对比方式,对中日韩印6000吨级驱逐舰、神盾级驱逐舰进行了评比。尽管168号“中华神盾”防空导弹数量不如日韩神盾,同时综合声纳、电子作战、雷达、CIC技术可能不如美式“神盾”成熟,但是,基于其高度的国产化、独立建造色彩,在中日韩三国“神盾”战舰的评比活动中,依然把第一名冠与“中华神盾”。这是因为KDR传统上所推崇的精神是绝对独立、依靠自身力量获取时代霸权的思维方式。KDR的奋斗哲学词典中,没有“外来援助”的词汇。当然现代造船工业,已经没有绝对的独立技术,即使是欧洲神盾也要大量采用各国技术。就此意义而言,KDR的思维是陈旧的。

    在5500-6000吨级别的驱逐舰评比活动中,韩国KDX2获得第一名,168号052B驱逐舰第二名、印度“德里”级别驱逐舰第三名,评比分别考虑了舰对舰火力、防空、反潜火力、制造工艺、隐形性能若干方面。但比起170号“中华神盾”驱逐舰,韩国KDX2明显略输一筹。

    170兰州号以及171海口号的任务是为085航空母舰(常规动力)和089航空母舰(核动力)提供区域防空。由航母,防空驱逐舰,反潜驱逐舰组成我国第一个航母战斗群。该战斗群的主要任务是掩护我国新型战略导弹核潜艇突破第一岛链,进入战略巡航位置。

    由于日美等敌对国家在第一岛链设置了庞大的反潜系统(由水下声纳网、反潜飞机、声纳站、反潜舰和潜艇组成),任何突破该系统的战略导弹核潜艇,都会受到敌潜艇的跟踪。假如爆发大规模核战争,被跟踪的的核潜艇在未发射导弹之前,就会被摧毁。所以我国的夏级核潜艇和已下水的094核潜艇都不能突破岛链进入大洋,只能在东海和黄海执行战略巡航任务。

    有了航母战斗群的掩护,我国的核潜艇可以自由出入岛链而不被追踪到具体位置,可以顺利的在太平洋执行战略巡航任务,我方的攻击核潜艇还可以对敌方的战略核潜艇进行跟踪和压制。在美国不断发展导弹防御系统,破坏核平衡的情况下,我国海军达到上述目的,无疑是"不对称威慑"战略思想的又一大胜利。可以想象,到2010年,我国将拥有8-10艘094战略核潜艇,其中三艘在港口保养维护,三艘执行战略威慑任务,三艘在往返的路上,剩下一艘做为战略机动。

    专家点评

    海军军事学术研究所研究员李杰说,170"兰州"号导弹驱逐舰,也就是人们所说的"中华神盾"。这艘导弹驱逐舰的性能比较先进,这次索马里海域护航行动中的171和它就是同类型的舰艇。这艘170舰最突出的特点就是装有相控阵雷达,这就把它自身原有的老式探测雷达距离扩大了很多,产生了质的飞跃,采用中华神盾以后可以在很远距离发现目标,而且能够引导舰载导弹进行攻击,也安装了垂直导弹攻击系统,通过神盾和垂直导弹发射系统可以更快速、拦截批数更多的空中目标和地对空目标,作战能力也大大提高了。
